Er ist der Meinung, daß es bei einem Tip nicht nur darauf ankommt, wie man etwas machen sollte, sondern auch, warum. Das könnte den geneigten Leser in die Lage versetzen, den Tip auch anderswo einzusetzen und seiner Kreativität freien Lauf zu lassen.
Am einfachsten macht man sich in einem komplizierten Fall eine Aufstellung, in der die möglichen
Schaltstellungen von DKW und Weiche (wie in dem Bild auf der vorigen Seite dargestellt) enthalten sind und die
daraus resultierenden gewünschten Signalbilder der DKW-Laterne. Eine solche Aufstellung wird als
'Wahrheitstabelle' bezeichnet. Wir bezeichnen die Leuchtsegmente von a bis d; die Weichenstellung mit G für
'gerade' und die DKW-Stellung mit K für 'Kreuzung'. Die Weichenstellung 'Abzweigung' stellen wir hier als
'Nicht-gerade' dar, also mit '/G'. Ähnliches gilt für die DKW: die Stellung 'Bogen' stellen wir hier als
'Nicht-Kreuzung' dar, also mit '/K'.
Die Wahrheitstabelle ist wie folgt zu lesen: Weiche = 'Bogen' ist die obere Zeile; DKW = 'Bogen' ist die linke Spalte. Dort ist 'a+b' eingetragen, was bedeutet, daß die Segmente a und b der Laterne leuchten müssen. Darunter steht 'c+d', das sind, wie in der vorigen Seite besprochen, die 'anderen beiden' Segmente, die leuchten sollen, wenn die Weiche (nicht die DKW!) umgelegt wird.
Zu einer elektronischen Schaltung kommt man, wenn man die Tabelle umkrempelt;
als Beispiel:
a soll leuchten:
wenn die Weiche auf 'gerade' steht UND die DKW auf 'Kreuzung' (Feld unten rechts);
ODER
wenn die Weiche auf 'Bogen' steht UND die DKW auf 'Bogen' (Feld oben links).
Mathematisch-Logisch formuliert sieht das so aus:
a = (G · K) v (/G · /K)
Für das Segment b ist es sehr einfach; es muß immer leuchten, wenn die Weiche auf 'Bogen' steht (obere Zeile), darf aber nie, wenn die Weiche auf 'gerade' steht (untere Zeile):
b = /G
Die anderen beiden Segmente können nur leuchten, wenn das (in der Tabelle) waagerecht daneben liegende 'aus' ist (dies liegt an der mechanischen Konstruktion der DKW und ihrer Anzeige):
c = /b
d = /a

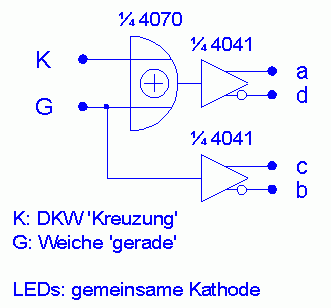

Die elektronische Schaltung besteht aus einem Exclusiv-ODER-Gatter (CD 4070) und zwei Doppel-Verstärkern (CD 4041). Da jedesmal nur ein Teil der Bausteine verwendet wird, ist es ohne weiteres möglich, zwei Schaltungen auf einer Platine aufzubauen; damit können dann 2 DKW-Laternen angesteuert werden. Hinzu kommen noch Widerstände, um die Eingänge vor Zerstörung zu schützen, und die Vorwiderstände für die LEDs an den Ausgängen (für die man ja sowieso eine Platine hätte fertigen müssen).
So kann man mit ein ganz klein wenig Elektronik ein großes Problem lösen.
Für weitere Fragen stehen gern zur Verfügung:
- der MEC; Besichtigung und Fachsimpelei z.B. an unseren "Club-Abenden"
- der Autor: Hans Peter Kastner
